PROFILO S70
Descrizione
Frangisole adatto per installazione esterna, anche su grandi luci e in diversi contesti, dotato di lamella a S da 70 mm ribordata, guarnizione antirumore e guide laterali di scorrimento rigide. È ideale per il montaggio in luce o in aggetto. Le lamelle possono essere orientate con angolazione fino a 90° e oscuramento fino al 90% offrendo un gradevole effetto estetico.
Dettaglio esploso
1. Supporto cassonetto in acciaio zincato
2. Cassonetto in acciaio zincato di 56×58 mm
3. Supporto veletta (opzionale)
4. Veletta in lamiera di alluminio preverniciata
5. Guide laterali in alluminio, misura 20×21 mm

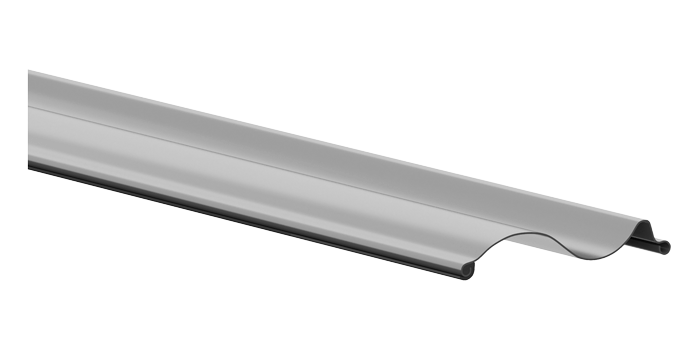

6. Lamella 70 mm a “S” in lega di alluminio spessore 0,45 mm, con bordature su entrambi i lati
7. Gancio lamella in acciaio inox
8. Inserto guide in zama, posizionati in maniera alternata
9. Terminale in alluminio estruso 90×20 mm
10. Tappo terminale in materiale sintetico
11. Nastro di sollevamento “Texband”, larghezza di 8 mm
12. Scaletta di orientamento “Terilene”
13. Mammut in acciaio
14. Albero a goccia in alluminio ø 14 mm
15. Variatore da 70 con cordini e rocchetto
PER MANOVRA AD ARGANO
16. Argano diretto per attacco asta di manovra
17. Finecorsa per manovra manuale
18. Snodo per attacco asta di manovra
19. Asta di manovra in alluminio, ø 15 mm
PER MANOVRA A MOTORE
20. Motore 230V/50Hz
Profilo
Staffe Cassonetto
Aste di manovra
Motore e Argano dettaglio
Finiture
Colori pronta consegna
