PROFILO C80
Descrizione
Frangisole adatto per installazione esterna anche su grandi luci, dotato di lamella curva da 80 mm ribordata, guarnizione antirumore e guide laterali di scorrimento. Le lamelle possono essere orientate con angolazione fino a 90° e oscuramento fino al 75%. In assenza della nicchia di contenimento è possibile completare l’installazione con una veletta di copertura superiore.
Dettaglio esploso
1. Supporto cassonetto in acciaio zincato
2. Cassonetto in acciaio zincato di 56×58 mm
3. Supporto veletta (opzionale)
4. Veletta in lamiera di alluminio preverniciata
5. Guide laterali in alluminio, misura 20×21 mm
6. Lamella 80 mm a curvatura in lega di alluminio
spessore 0,45 mm, con bordature su entrambi i
lati
7. Inserto guide in zama, posizionati in maniera
alternata
8. Terminale in alluminio estruso 80×16 mm
9. Tappo terminale in materiale sintetico
10. Nastro di sollevamento “Texband”,
larghezza di 6 mm
11. Scaletta di orientamento “Terilene”
12. Mammut in acciaio
13. Albero a goccia in alluminio ø 14 mm
14. Variatore da 80 con cordini e rocchetto
15. Distanziali guide
PER MANOVRA AD ARGANO
16. Argano diretto per attacco asta di manovra
17. Finecorsa per manovra manuale
18. Snodo per attacco asta di manovra
19. Asta di manovra in alluminio, ø 15 mm
PER MANOVRA A MOTORE
20. Motore 230V/50Hz

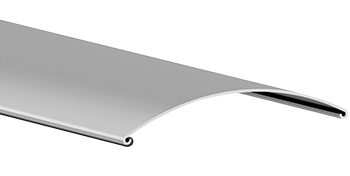

Profilo
Staffe Cassonetto
Distanziali Guide
Aste di manovra
Motore e Argano dettaglio
Finiture
Colori pronta consegna
